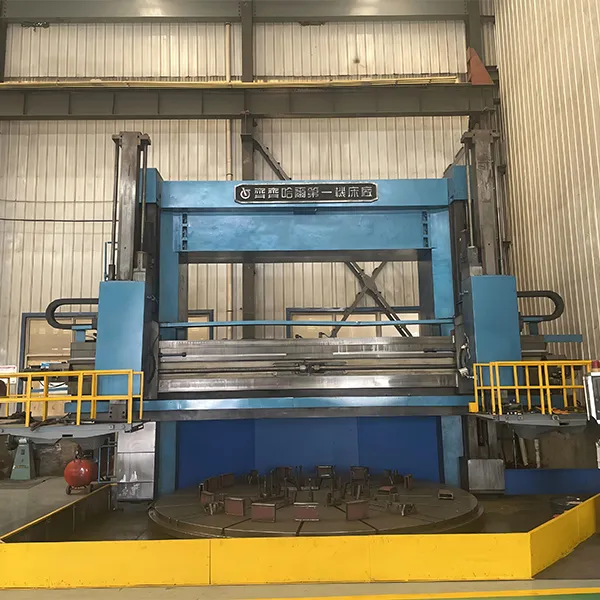

Вертикальный токарный станок с ЧПУ с двумя колоннами
2026-01-08
Тяжелый вертикальный токарный станок с ЧПУ и двумя колоннами класса 5 метров, основные технические характеристики: максимальный диаметр обработки 5000 мм, диаметр рабочего стола 4500 мм, максимальная высота обработки около 3700 мм, грузоподъемность 32 тонны. Подходит для прецизионной обработки крупных заготовок. Ниже приведены основные технические характеристики, принципы конструкции, основные области применения и рекомендации по эксплуатации:
Ⅰ.Основные параметры
| Параметр | Конкретные показатели | Примечание |
| Максимальный диаметр поворота | Φ5000 мм | Подходит для обработки внешней окружности и торцевых поверхностей крупных заготовок диаметром до 5 метров. |
| Диаметр рабочего стола | Φ4500 мм | Совместим с трехкулачковыми/четырехкулачковыми патронами для стабильного зажима |
| Максимальная высота обработки | 3700 миллиметров | Подходит для обработки средних и тяжелых заготовок |
| Максимальный вес заготовки | 32 тонны | Прочная конструкция, подходящая для тяжелых отливок/поковок |
| Максимальный крутящий момент верстака | 80 кН·м | Мощная резка без вибрации, подходит для труднообрабатываемых материалов, таких как легированная сталь. |
| Мощность главного двигателя | 55 киловатт | Обеспечение стабильной режущей способности |
| Система числового программного управления | Адаптирован для сложного программирования и высокоточного управления |
Ⅱ.Основная конструкция и принципы работы
Конструкция: состоит из основания, двух колонн, поперечной балки, ползуна, рабочего стола, двух держателей инструмента, системы ЧПУ и гидравлической/охлаждающей системы. Две колонны расположены симметрично, поперечная балка может перемещаться по вертикали. Ползун приводит в движение держатель инструмента, обеспечивая перемещение по осям X/Z, а вертикально расположенный рабочий стол поддерживает и вращает заготовку. Вся конструкция оптимизирована с помощью метода конечных элементов, что обеспечивает исключительную жесткость и превосходную устойчивость к деформации при резке.
Принцип работы: Деталь зажимается на поворотном столе и вращается вместе с ним. Система ЧПУ приводит в движение сервомоторы, которые через шариковые винты перемещают держатель инструмента по осям X и Z для выполнения операций черновой и чистовой обработки с помощью режущих инструментов. Двойные колонны и поперечная балка образуют стабильную портальную раму, распределяя силы резания для обеспечения точности обработки при больших нагрузках.
Ⅲ.Основные преимущества и области применения
Основные преимущества
Высокая жесткость и большая грузоподъемность: двухопорная симметричная конструкция + высокоточные двухрядные короткоцилиндрические роликоподшипники обеспечивают грузоподъемность рабочего стола 32 тонны. Обеспечивает мощную резку без вибрации, гарантируя стабильную долгосрочную точность обработки.
Высокая эффективность и гибкость: конфигурация с двумя держателями инструмента поддерживает синхронную обработку и автоматическую смену инструмента, подходит для серийного производства и многопроцессной обработки сложных деталей.
Контролируемая точность: сервопривод + шарико-винтовая передача, прецизионно отшлифованные/ручно скребковые направляющие, точность позиционирования ≤0,01 мм, шероховатость поверхности Ra≤0,8 мкм.
Безопасность и надежность: комплексные функции, включая гидравлическую блокировку, закрытые ограждения и защиту от перегрузки, обеспечивают пригодность для непрерывной промышленной эксплуатации.
Области применения
Обработка больших сосудов под давлением, больших головок и фланцев, торцевых поверхностей цилиндров и уплотнительных канавок, поковок и т. д.
